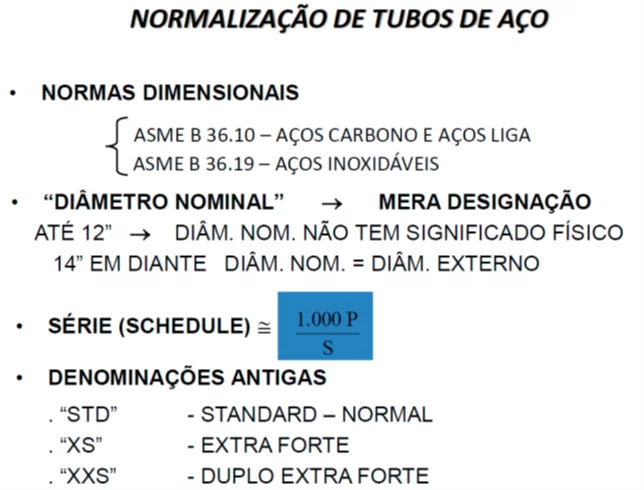

Antes de falarmos sobre as normas para tubos você precisa saber o que é Schedule. Schedule é a denominação dada ao resultado arredondado calculado pela fórmula:
SÉRIE (SCHEDULE) = SCH = P x 1000 / S
• Onde P é a pressão de trabalho do tubo e S é a tensão (pressão) correspondente a 60% do limite de escoamento do material a 20 graus Celsius.
• Portanto, para um mesmo diâmetro externo de um tubo de condução, quanto maior o SCH maior a espessura de parede em relação ao seu diâmetro.
• O Schedule define, portanto, a espessura de parede do tubo de condução, sendo que os valores estabelecidos para cada Schedule (espessura) nos vários diâmetros são tabulados e convencionados nas normas correspondentes
NORMAS PARA TUBOS E APLICAÇÕES
ANSI – American National Standard Institute:
ANSI.B.31 – American Standard Code for Pressure Piping Trata de tubulações de pressão.
ANSI.B.31.3 _ Cálculo de espessura, flexibilidade, acessórios, fabricação montagem, inspeção e teste.
ANSI B.31.6 (Chemical Industrial Process Piping) voltadas para as Indústrias Químicas e de Processos.
ANSI B. 31. 7. Tubulações em Centrais Nucleares.
ANSI b.31.8 (Gas Transportation and Distribution Piping) _ Transporte de gases e distribuição de tubos.
ASTM (American Society for Testing and Materials) P/ tubos, válvulas, acessórios, parafusos, juntas, materiais de isolamento, etc..
API 5L Tubos de aço carbono c/ e s/ costura (média qualidade)
API 5LX Tubos de alta resistência
ABNT (Associação Brasileira de Normas Técnicas)
ISO R13 Tubo ferro fundido
ISO R51 Tubo de aço p/ transporte de combustíveis líquidos
DIN (Deutscher Institur fur Normung)… Tubos, válvulas e acessórios
ASME (American Society of Mechanical Engineers) Para tubulações de geração de vapor.
Se você precisa de cursos voltados para projetos de tubulação nós temos os curso de Projetista de Redes de Vapor, Redes de GLP, Redes de Ar comprimido e o Autocad PLANT3D
Um projeto bem desenvolvido requer da empresa contratada entrega da memória de cálculo, modelagem 3D, Isométrica, PI&D e o conhecimento das normas para tubos necessárias para o projeto.
